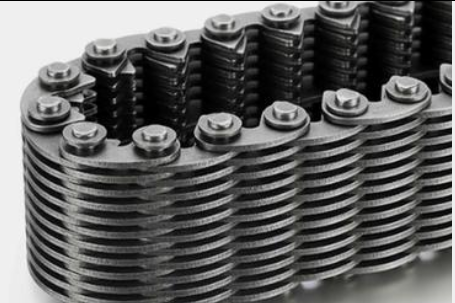

齒形鏈內嚙合相比外嚙合有哪些優點?

齒形鏈內嚙合相比外嚙合，核心優勢集中在承載能力、傳動質量、工況適應性三大維度，這些優點使其能滿足外嚙合難以覆蓋的高要求場景(如汽車發動機、重型機床等)，具體可拆解為以下四點：

1. 承載能力更強，抗疲勞壽命顯著更長

內嚙合的受力形式從外嚙合的 “彎曲應力主導”，轉變?yōu)?“剪切應力主導”—— 嚙合時鏈條內側齒廓與鏈輪外側齒槽接觸，應力在齒部均勻分布，且齒根厚度更大、結構強度更高。

相比外嚙合，內嚙合齒形鏈的額定動載荷可提升 30%-50% ，能長期承受高頻重載(如汽車發動機 10000r/min 以上的高速運轉、重型機床的切削沖擊載荷)，且齒根不易產生疲勞裂紋，使用壽命通常比外嚙合延長 2-3 倍。

2. 傳動更平穩，運行噪音極低

內嚙合時，鏈條齒與鏈輪齒的接觸過程更平緩：鏈輪齒從鏈條內側 “嵌入” 時，嚙合間隙可精準控制(通常≤0.1mm)，接觸瞬間的沖擊遠小于外嚙合(外嚙合因外側接觸，間隙易偏大)。

這種平穩性直接降低了運行噪音 —— 內嚙合齒形鏈的工作噪音通常≤65dB，比外嚙合低 10-15dB，是 “無聲鏈” 特性的核心體現，能滿足汽車駕駛艙、精密機床等對噪音敏感的場景需求。

3. 傳動精度更高，同步性更可靠

內嚙合的齒面貼合度遠高于外嚙合：鏈條內側齒廓與鏈輪齒的接觸面積更大，且剪切應力主導的受力形式不易導致齒部形變，傳動過程中 “齒 - 齒” 配合的穩定性更強。

其傳動比誤差可控制在0.1%-0.3% 以內，僅為外嚙合(誤差 0.5%-1%)的 1/3-1/2.能精準滿足 “同步傳動” 需求，例如汽車發動機正時系統需嚴格控制氣門開閉時間、機床主軸與進給軸的聯動精度等。

4. 耐沖擊性更好，適配更惡劣工況

內嚙合齒形鏈的齒根強度高、應力分布均勻，面對瞬時沖擊載荷(如機床切削時的突發阻力、發動機啟動時的扭矩波動)時，不易出現齒部崩裂或鏈條伸長;同時，內側嚙合的封閉結構能減少外部雜質直接侵入嚙合區域(相比外嚙合的暴露式結構)。

這使得內嚙合不僅能在常規工況穩定運行，還可適配船舶動力傳動、大型壓縮機等 “高沖擊、多粉塵” 的惡劣工況，可靠性顯著優于外嚙合。
